2009年 10月 07日

ガスタンク加工 前編

先日スポークを組んだ、Yさんの PAN HEAD、今日はタンクの製作です。

スポーツスタータンクのセンターに、リブを付けて欲しいというオーダーです。

私 MATTCHANG もスポーツスタータンクはフェイバリットですが、さらに気になるところを改善します。


*タンク上面の、ガスキャップ付近が平らなため、キャップを移動したときに平面が気になる。

*ワンピースのプレス製作のため、型から抜きやすくするため、横面が末広がりになっている。


今回は市販の、加工用スポタンをベースにして、この2カ所も併せて加工します。
ガスタンク加工 前編_b0160319_2224143.jpg

上面が平らなので裏から叩き出します。
ガスタンク加工 前編_b0160319_22245982.jpg

ボコボコ!!!!????
ガスタンク加工 前編_b0160319_22261174.jpg

グリグリ!!!!グリッ!!!!
ガスタンク加工 前編_b0160319_22265280.jpg

ツルッ!
ガスタンク加工 前編_b0160319_22304970.jpg

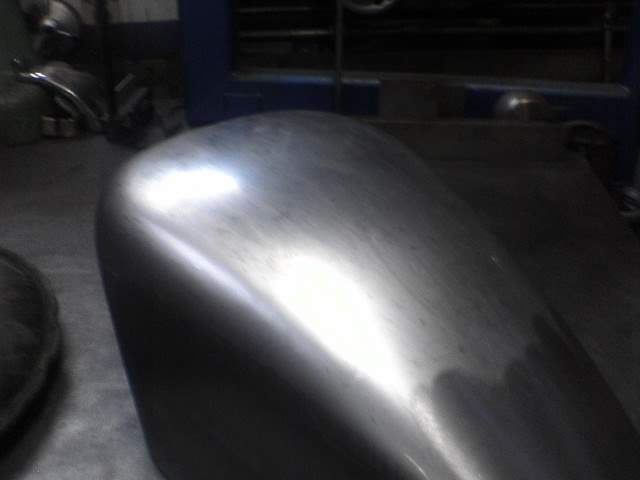

上面が丸みをおびました(言わないと解りませんね)。
ガスタンク加工 前編_b0160319_22321894.jpg

前から見ると下へ行くほど、末広がりになっています。
ガスタンク加工 前編_b0160319_22331766.jpg

修正のための参考ラインをケガいておきます。
ガスタンク加工 前編_b0160319_22381693.jpg

パカッ!
ガスタンク加工 前編_b0160319_22435831.jpg

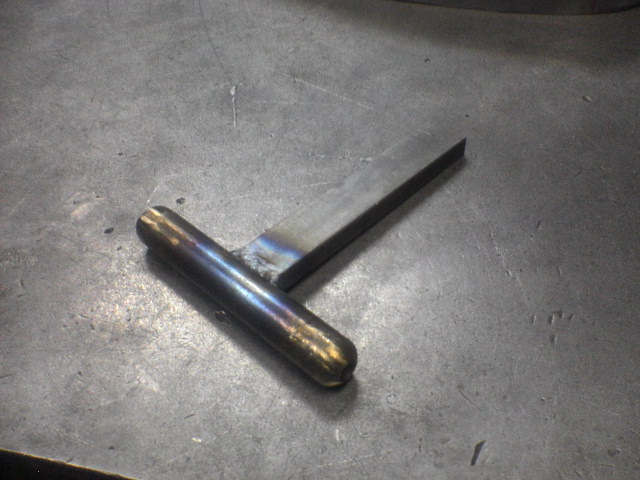

当てモン製作。
ガスタンク加工 前編_b0160319_22441578.jpg

トンテンカンと、叩きます。
ガスタンク加工 前編_b0160319_22384094.jpg

修正しながら左右を合わせ仮付けします。
側面も真っ直ぐになりました(これまた、言わないと解りませんって)。
ガスタンク加工 前編_b0160319_22404169.jpg

底面を、ビシッと真っ直ぐにするため、修正ラインをケガきます。
ガスタンク加工 前編_b0160319_22462421.jpg

まだ半分も出来てませんが、長くなりすぎるので続きは後日紹介します。
