2009年 10月 08日

ガスタンク加工 後編

いよいよ最終回? 2回で終わるのでしょうか?


フレームに被さるトンネル部分の加工です。
フレームトップチューブ下面と、タンク底面をピッタリ合わせるため計算。

え~~っと、フレームがφ38.1mmで、トンネル板厚1.2mm、底板も1.2mm。
足すことの・・・・、マウントステーがXXmmで、その下に敷く革が・・・・・・???

ん~~と、フレーム前側が3mm厚いパイプだから・・・、で後ろが~・・・。

私 MATTCHANG 溶接よりも、サンスーが・・・・・・。・・・・・・・・。
ガスタンク加工 後編_b0160319_205748.jpg

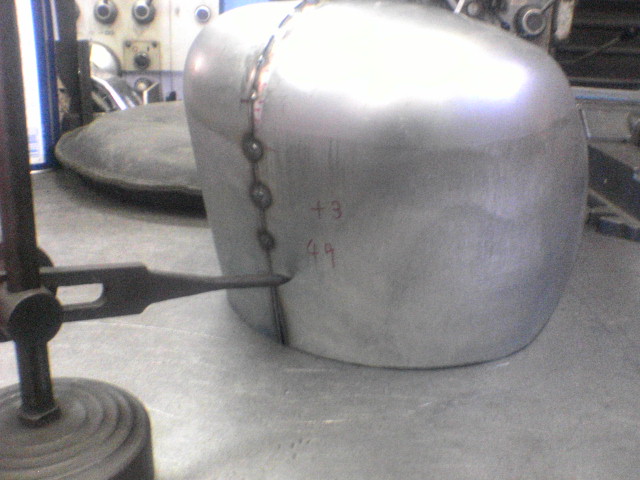

グイッ!
ガスタンク加工 後編_b0160319_20103357.jpg

ポコッ!
ガスタンク加工 後編_b0160319_201162.jpg

ギュルギュル、ギュル~~~~!
ガスタンク加工 後編_b0160319_20141853.jpg

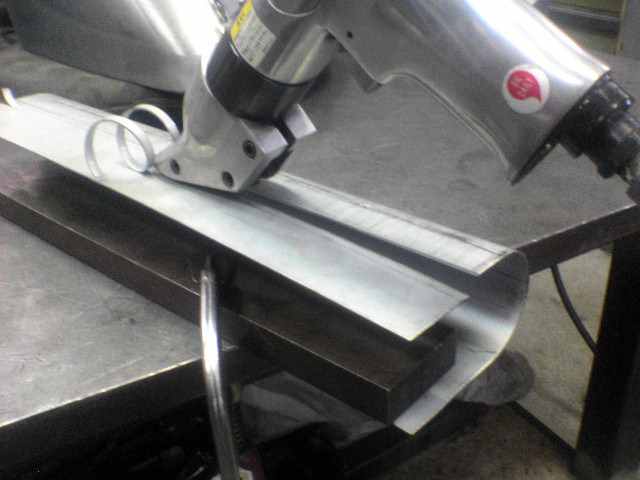

サクッ!
ガスタンク加工 後編_b0160319_20174613.jpg

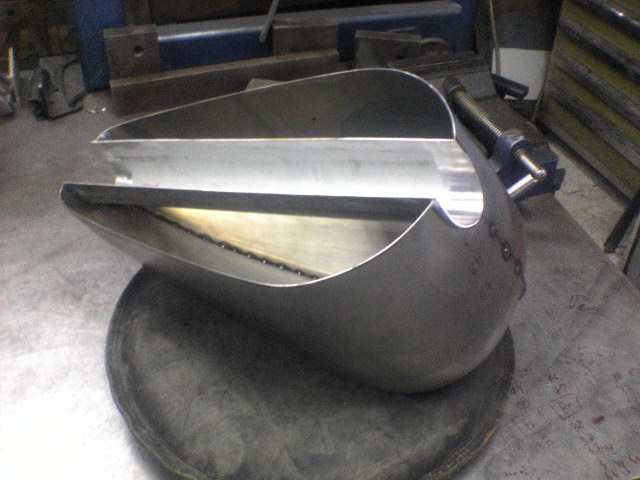

途中で一回載せてみました。
ガスタンク加工 後編_b0160319_20182799.jpg

別のSTAFFが溶接機を使う間、旋盤でフレームに埋め込んで溶接するカラーを製作。

よくフレームに直接タップを立てて、タンクをマウントしてるのを見ますが、すぐにねじ山が痛んでしまうばかりか、パイプにストレスがかかってクラックが入り、最悪フレームが折れてしまいます。
ガスタンク加工 後編_b0160319_20211433.jpg

マウントステーを製作。
ガスタンク加工 後編_b0160319_20305016.jpg

底板も先に造っておきました。
ガスタンク加工 後編_b0160319_20311735.jpg

ピッタリに削り、仮付け。
ガスタンク加工 後編_b0160319_20322971.jpg

ひたすら溶接!
ガスタンク加工 後編_b0160319_20331098.jpg

リブ部分は、削って仕上げる。            ビシッとね!!!
ガスタンク加工 後編_b0160319_2035216.jpg

マウントステーは、フレーム側が出来てから溶接することに。

いつの間にか、キャップとコックも付いて、リブ付きスポーツスタータンク完成!!!
ガスタンク加工 後編_b0160319_20411697.jpg

人目を引くカスタムではありませんが、SHOW会場で一輝く、完成度の高いCHOPPERにすべく制作中です。


解りやすく言えば、洋ラン(変型学制服)の前ボタン全開でポケットに手を突っ込んでるニーチャンを睨み付ける、長ランのボタン全部閉めて、ハイカラーのホックまで留めて、ビシッと腕組みしてるニーチャン。

という感じのCHOPPERに仕上げたいです。

解りました?


洋ラン?

ウエスト部が細くなってるんです。

洋風の学生服。

だったと思います・・・・・。
