2013年 08月 18日

Caliper Bracket

7.5インチの小径ディスクに合わせたキャリパーブラケットの製作

採寸し、図面を書いて本体部分を切り出します。
Caliper Bracket_b0160319_1538670.jpg

トルクロッドの片側は逆ネジで製作することにより、車体から外さなくてもロックナットをゆるめてロッドを廻すだけで長さの調整が出来ます。
Caliper Bracket_b0160319_15381823.jpg

スプリンガーに取り付けするので、ブラケット本体はアクスルを締めこんでもフリーで動くようにフローティングでスペーサーを製作します。
Caliper Bracket_b0160319_15382472.jpg

脇役は主張しないように、極力シンプルでムダのないデザインで。
Caliper Bracket_b0160319_15383415.jpg

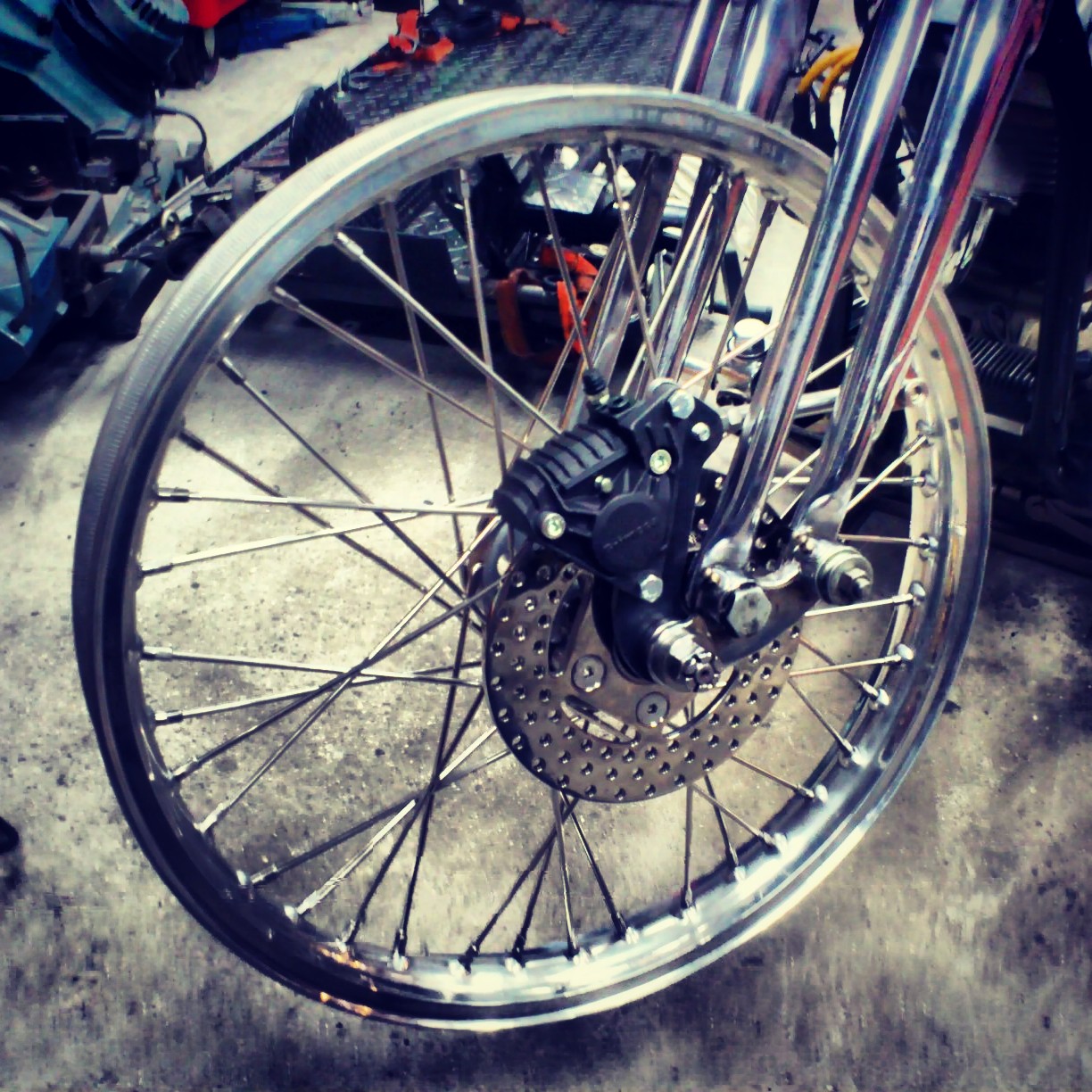

ちなみにこの車両は、ドラムブレーキ用のスターハブをディスクにしています。
それだけでも苦労しているのですが、画像を取り忘れました。。。
Caliper Bracket_b0160319_15384236.jpg
